ZSQ型氣動活塞式切斷閥

產品概況

產品型號：ZSQ型
公稱通徑：DN20mm~200mm
公稱壓力：0.4～0.6MPa
適用溫度：-40℃~450℃
法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94

ZSQ型氣動活塞式切斷閥產品詳情

ZSQ型氣動活塞式切斷閥產品概述：

百鋼閥門集團生產銷售的ZSQ型氣動活塞式切斷閥，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

ZSQ型氣動活塞式切斷閥產品特點：

1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。

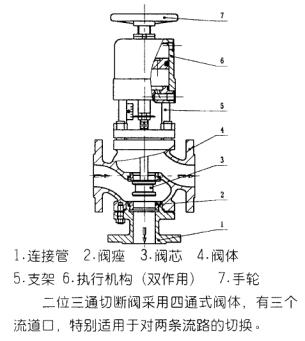

ZSQ型氣動活塞式切斷閥零件資料:

ZSQ型由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節機構的型式，氣動活塞式切斷閥可分為直通單座切斷閥 (ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構，整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
當信號壓力為零，由于彈簧(單作用僅有)的預緊力，使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4～0.6MPa)時，活塞上產生推力，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電磁閥，使活塞式切斷閥控制更加方便、簡捷。

ZSQ型氣動活塞式切斷閥技術參數：

公稱通徑 DN(mm)			20	25	32	40	50	65	80	100
額定流量系數 Kv			7	11	20	30	48	75	120	190
額定行程 (mm)			8			12		20		25
氣缸直徑 (mm)			75			100		150
允許泄漏量	硬密封 (1/h)		單座、三通： 1.2X10 -7 X 閥額定容量套筒： 5X10 -6 X 閥額定容量
	軟密封		VI 級
工作溫度 ( ℃ )			-20 ～ 200 -40 ～ 450
公稱壓力 PN (MPa)			1.6 4.0 6.4
允許壓差 (MPa)	ZSQP	單作用	1.16	0.66	0.38	0.6	0.39	0.47	0.31	0.20
		雙作用	6.4	5.0	2.8	3.3	2.13	2.71	1.75	1.11
	ZSQM	單作用	公稱壓力
		雙作用
	ZSQN	單作用	0.89	0.57	0.35	0.56	0.36	0.45	0.30	0.20
		雙作用	5.2	3.22	2.03	2.27	1.46	2.00	1.32	0.85
信號壓力 (kPa)			0 或 400 ～ 60

1)本產品性能指標貫徹GB/T4213-92；
2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差.

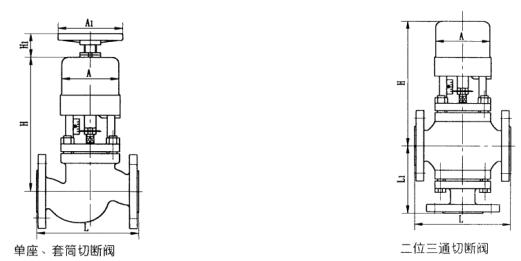

ZSQ型氣動活塞式切斷閥規格重量：

公稱通徑 DN	L	A	H	L 1	H 1	A 1	重量 (Kg)	信號接頭內螺紋
20	150	130	220	80	115	100	10	M10X1
25	160	130	220	80	120	100	12
32	180	150	235	80	130	100	15
40	200	150	235	95	138	120	18
50	230	150	240	95	155	120	25
65	290	280	250	105	178	160	30
80	310	280	260	105	207	160	40
100	350	280	265	105	222	160	60

ZSQ型氣動活塞式切斷閥連接標準：

·法蘭標準：鑄鐵法蘭 GB4216-84 鑄鋼法蘭 GB9113-88、JB/T79—94
·法蘭密封面型式：PN16為凸面 PN40、64為凹凸面，閥體為凹面
·結構長度：GB12221-89
·執行機構信號接口：M10X1
*閥體法蘭及法蘭端面距可按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準
